金属部品加工・メカトロ装置設計製作。神奈川県川崎市高津区でマシニングセンタ・NC旋盤・NCフライス加工・アーク・アルゴン溶接・放電加工等の部品加工(大小機械加工)やASTM規格衝撃振動試験機(自動車部品荷重耐久試験機)の設計製造、エアーシリンダー・エアーバランス式シリンダーの設計・製作、高齢者福祉施設向けレクリエーション機器の製作等を行っております。各種機械装置設計から製作・組立て・調整まで対応しております。マシニングセンタ、NC旋盤・汎用旋盤を主力とする機械加工を得意としております。
単品加工から量産加工や大きな部品から小さな部品まで大小機械加工。ASTM規格衝撃振動試験機(自動車部品用荷重耐久試験機)設計製造できます。 マシニングセンタ、NCフライス、NC旋盤、汎用旋盤、汎用フライス、溶接、放電加工、穴あけ加工、板金加工、焼入れ、研磨、鍍金(メッキ)、塗装等部品加工の事は何でもご相談ください!
Youtube Sasaki-koki Channel はこちらへ
オリジナルホームページはこちらへ 更新日 2024/09/14
-

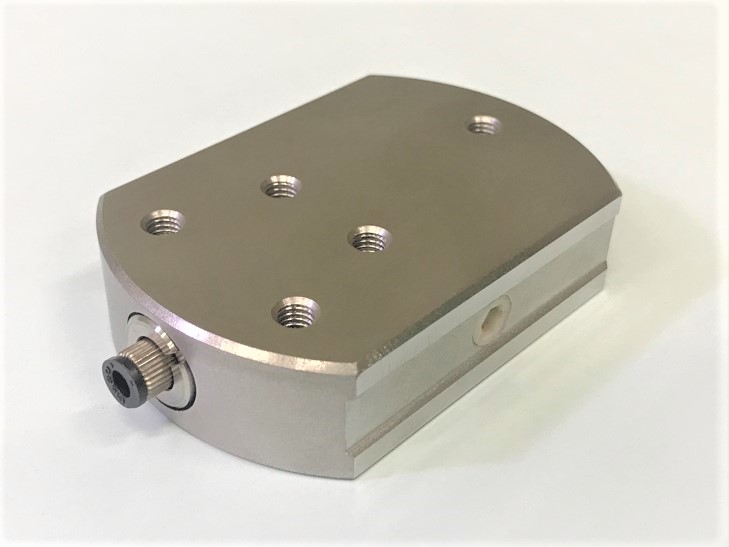

「時短治具」エアフィックス Air-fix 22B1
世界的な精密測定機器メーカー株式会社ミツトヨ(神奈川県川崎市)の特許ライセンス許諾を受けて佐々木工機株式会社と株式会社ミツトヨが共同開発した「時短治具」”Air-fix22B1”の販売を開始いたしました。更に本製品に関し、両社による共同特許出願済です。
【特許第4616563号】【特願2022-042420】
■エアフィックス Air-fixとは?

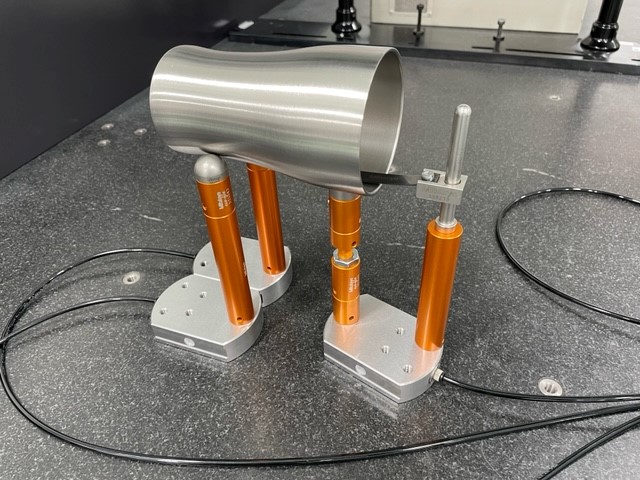

エアフィックスは、三次元測定機や石定盤上で㈱ミツトヨのEco-fix使用時にワークを任意の位置で固定できる真空吸着式固定治具です。圧縮空気を供給するだけで定盤に強固に吸着します。
マグネット治具では不可能な石定盤やセラミック定盤への吸着が可能です。(定盤の材質に依存しません。)
吸着中でも排気ポートを指で押えるだけで簡単に移動・脱着ができます。
真空ポンプは不要で簡単に吸着。どこの工場にでもあるコンプレッサによる圧縮空気を使用して小型真空発生装置(エジェクター)を介して真空引きすることにより強力な吸着力を発揮します。固定/吸着が自在に行え、排気ポート指で押さえれば簡単に吸着/開放が可能です。
既にお持ちのマグネットスタンドをエアフィックスAir-fix 22B1に載せれば石定盤・セラミック定盤等の上ですぐに使用が可能です。
Please contact us when you need special customization of the system for your own specific use. -

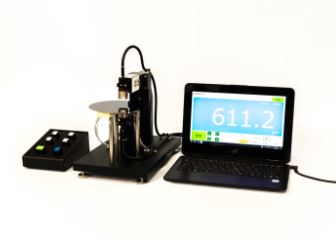

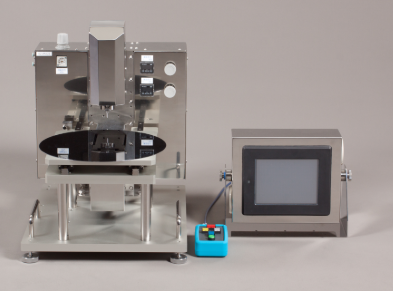

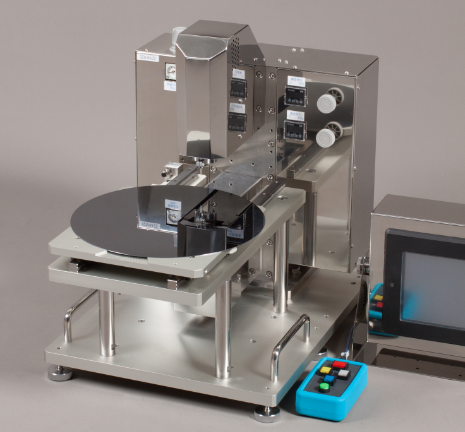

非接触厚さ測定装置 OZUMA CL
半導体用ウエハー(Siシリコンウエハー・GaAs・ガリウム砒素Ga)砒素(As))・ガラス・金属等の高精度非接触厚さ測定装置(非接触厚み測定装置)のOZUMAシリーズに新しいラインアップが加わりました。非接触厚さ測定装置OZUMA CLは、半導体用ウエハー(Siシリコンウエハー・GaAs・ガリウム(Ga)砒素(As))等の裏面研磨工程における厚さ(厚み)管理用として、あるいは各製造工程における厚さ(厚み)管理用として非接触測定で御使用いただけます。 分解能は0.01μm。レーザー非接触方式 なのでプローブ等が被測定物にキズを付ける心配がありません。非接触式なので同一被測定物を何度でも繰り返し厚さ(厚み)・ソリ・平行度等の測定ができます。上下に対向配置されたレーザーセンサーヘッドで測定するため被測定物の"ソリ"による浮き上がりに影響されにくく厚さを正確に測定できます。
動画は画像をクリック!
Please contact us when you need special customization of the system for your own specific needs. -

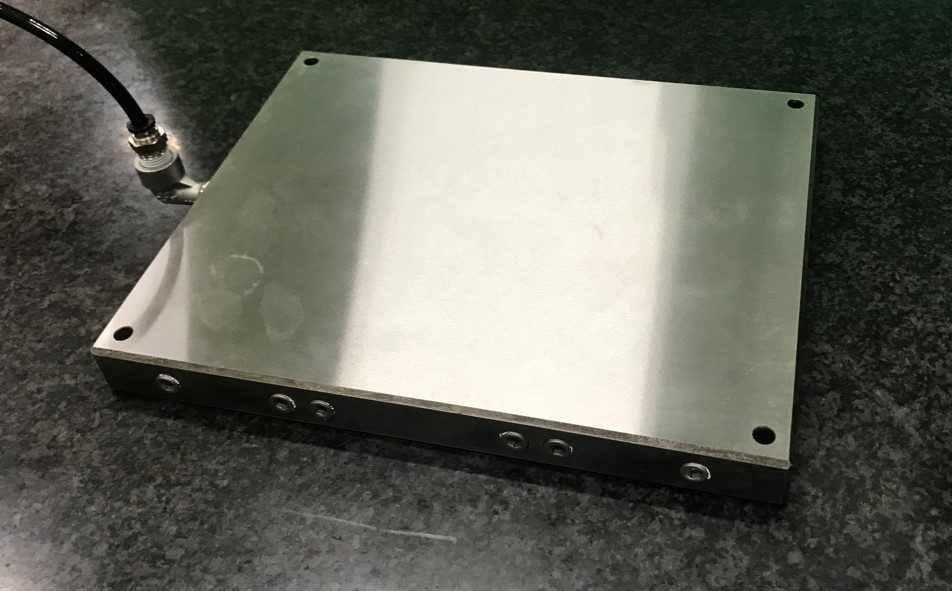

重量物搬送用エアベアリング
定盤上で空気膜を介して重量物を簡単に移動・旋回及び位置決めできるエアベアリングを提供致します。
重量物搬送用エアベアリング本体にコンプレッサーのエアーを供給し、ベース面との間に空気膜を作ることにより、重量のあるワークを浮上させます。重量のあるワークの移送・回転が軽い力でスムーズに動かすことができます。重量のあるワークの位置決めや、精密測定機の位置決めなどに最適です。また、定盤・工作機械テーブルなどの上でも使用できます。大型かつ重量のあるワークにはこの重量物搬送用エアベアリングを複数個使用することで対応できます。
Please contact us when you need special customization of the system for your own specific needs. -
プリロードエアベアリング
真空吸着ツーツスタンドと同様に載置台上で真空吸着して固定できる機能に加えて、空気膜を介して載置台から所定の高さに高精度に維持しながら移動できる機能の両方の機能を有するエアベアリングです。
お客様の用途に合わせてご使用ください。積載荷重等ご相談いただければカスタマイズいたします。
Please contact us when you need special customization of the system for your own specific needs. -

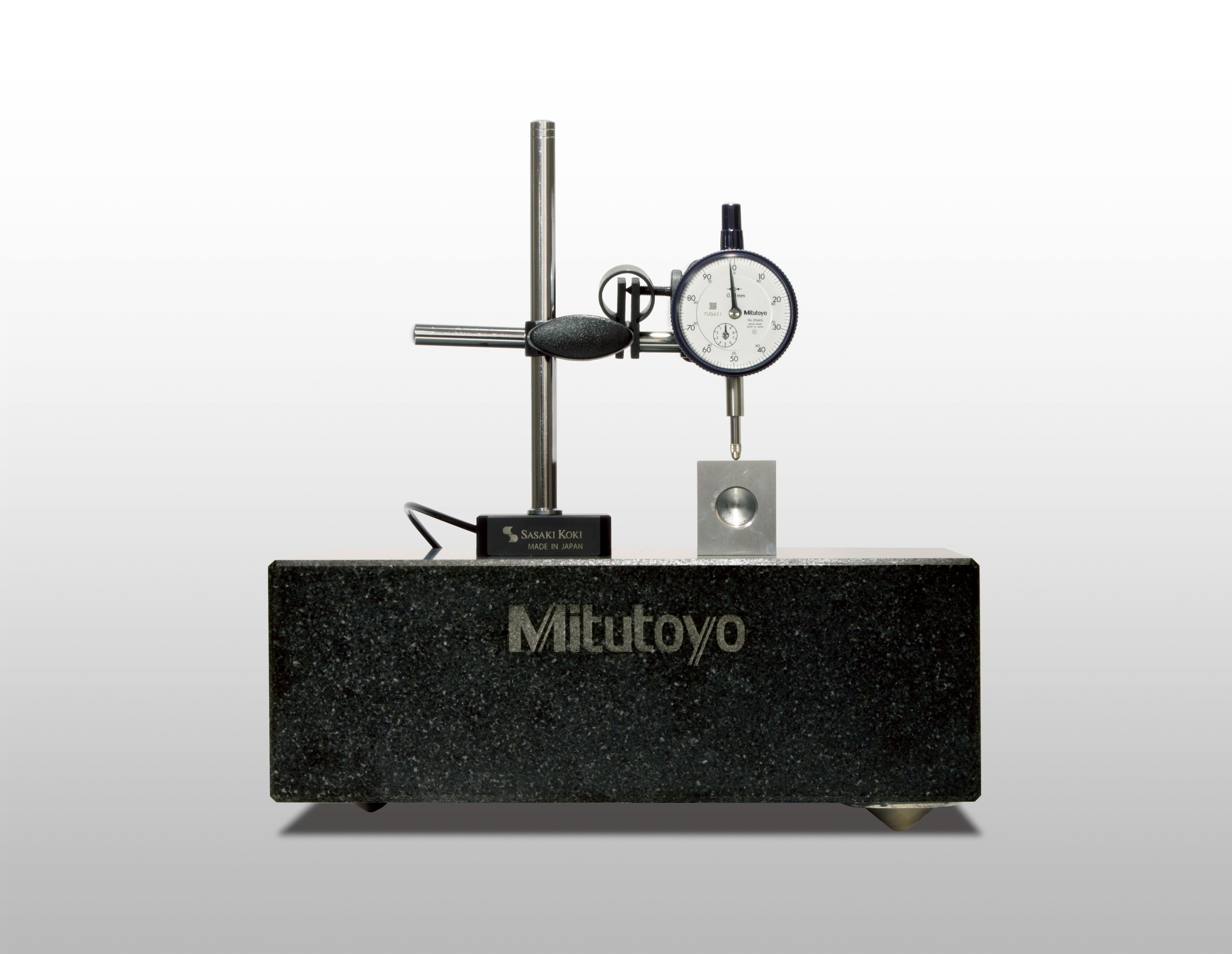

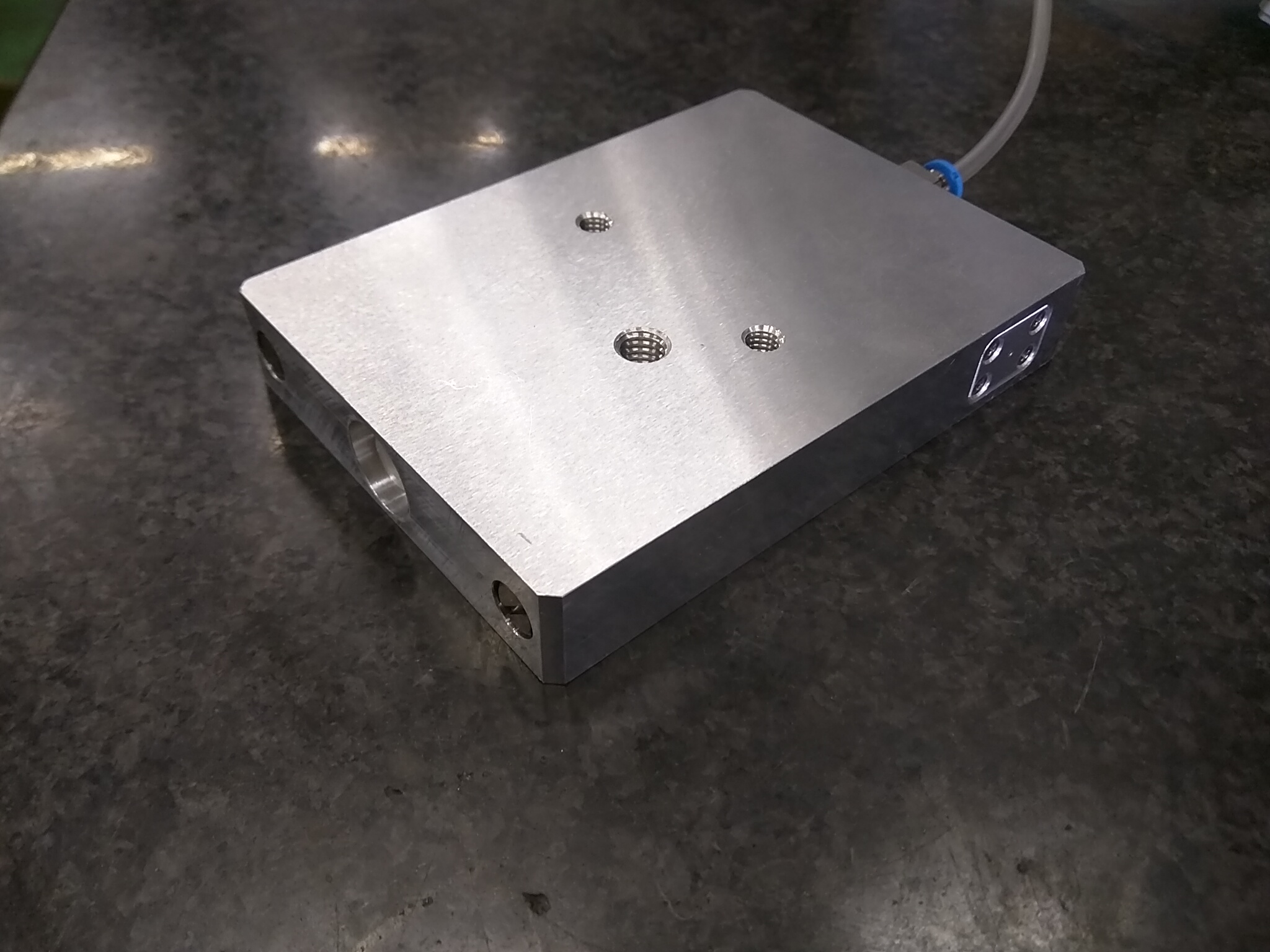

真空吸着ツールスタンド VSTS-WZ
世界的な精密測定機器メーカー株式会社ミツトヨの特許ライセンスを受けて開発いたしました。
真空吸着ツールスタンドとは、弊社が世界的な精密測定機器メーカー、株式会社ミツトヨの特許ライセンス(ミツトヨ特許[第4616563号])許諾を受けて開発した世界で初めての強力真空吸着式ツールスタンドです。従来のマグネット式のツールスタンド(マグネットスタンド)は鉄製の定盤での使用に限られていますが、真空吸着ツールスタンドでは石やセラミックの定盤にも適用が可能です。
マグネットスタンドが使用できない石定盤でのダイヤルゲージやピックゲージ(ピックテスタ)による測定には、大型で重いツールスタンドが使われており、精度測定の作業性が悪いです。しかし、真空吸着ツールスタンドは、小型・軽量で作業性が大幅に向上いたしました。真空ポンプは不要で簡単に吸着。どこの工場にでもあるコンプレッサによる圧縮空気を使用して小型真空発生装置(エジェクター)を介して真空引きすることにより強力な吸着力を発揮します。固定/吸着が自在に行え、エジェクターを押さえれば簡単に吸着/開放が可能です。
既にお持ちのマグネットスタンドを真空吸着ツールスタンドに載せれば石定盤・セラミック定盤等の上ですぐに使用が可能です。この真空吸着ツールスタンドの開発には、特許の発明者である株式会社ミツトヨのOB木村師匠に惜しみないアドバイスをいただき遂に製品化いたしました。他には無い製品です。是非、マグネットスタンドとは違う吸着力を体感してください。
真空吸着ツールスタンドは第12回川崎ものづくりブランドに認定されました。
詳細は画像をクリック!
Please contact us when you need special customization of the system for your own specific use. -

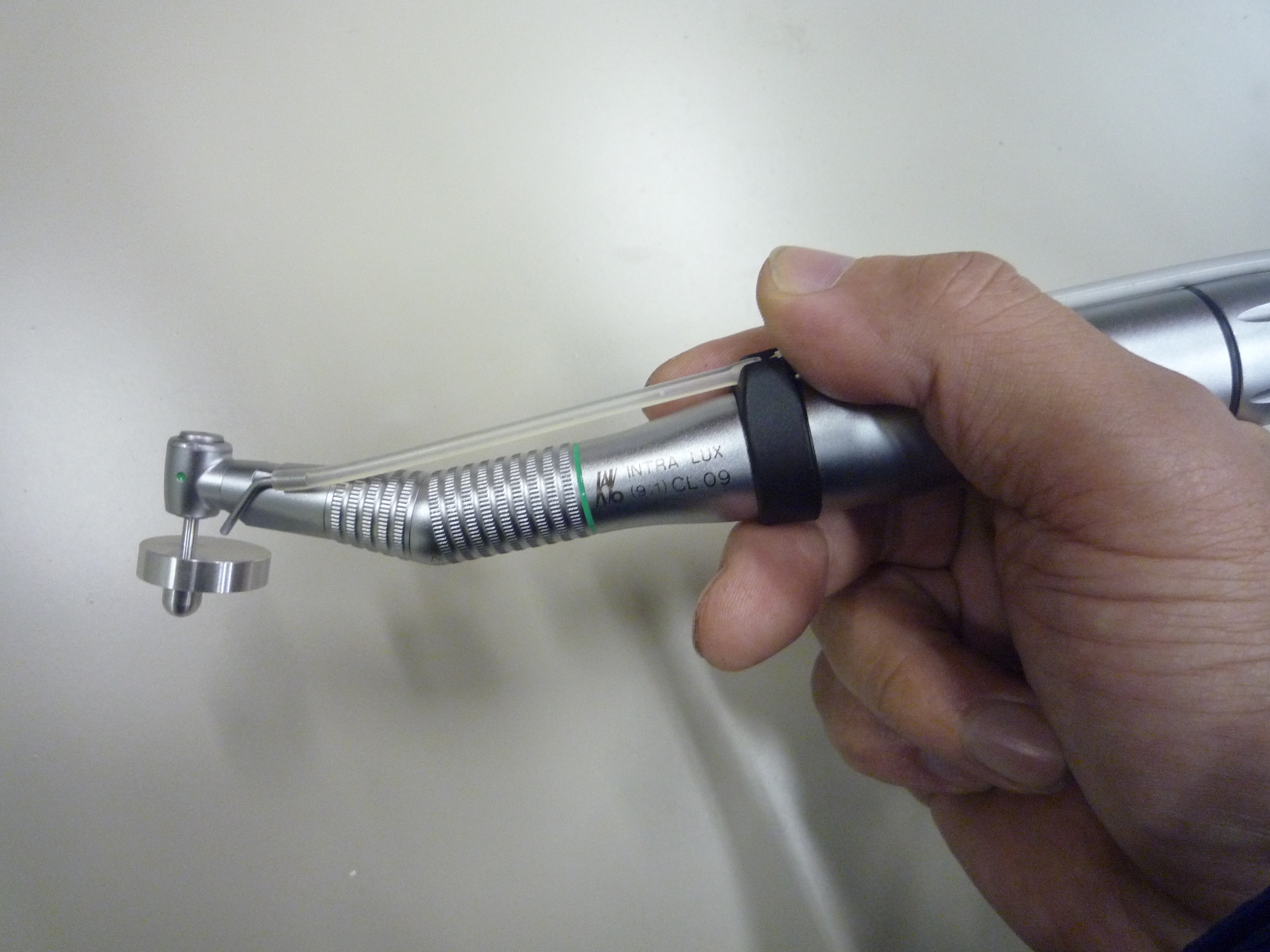

歯科ドリル用偏芯治具
歯科ドリル用偏芯治具とは、歯科医・口腔外科医向け教育ツールです。
歯科医等に欠かせないドリル技術(微細な感覚)を学ばせる道具が欲しい、というニーズをもとに製品化しました。ドリルの振動を体感するために偏芯距離が異なる専用治具を製作しました。
インプラントの穴あけ加工時に起こりうるドリル先端の振れを体感しながら正確なドリルさばきを習得するための教育ツールです。
医療機器向け部品・歯科機器向け部品の製作に関する相談も承ります。
Please contact us when you need special customization of the system for your own specific needs. -

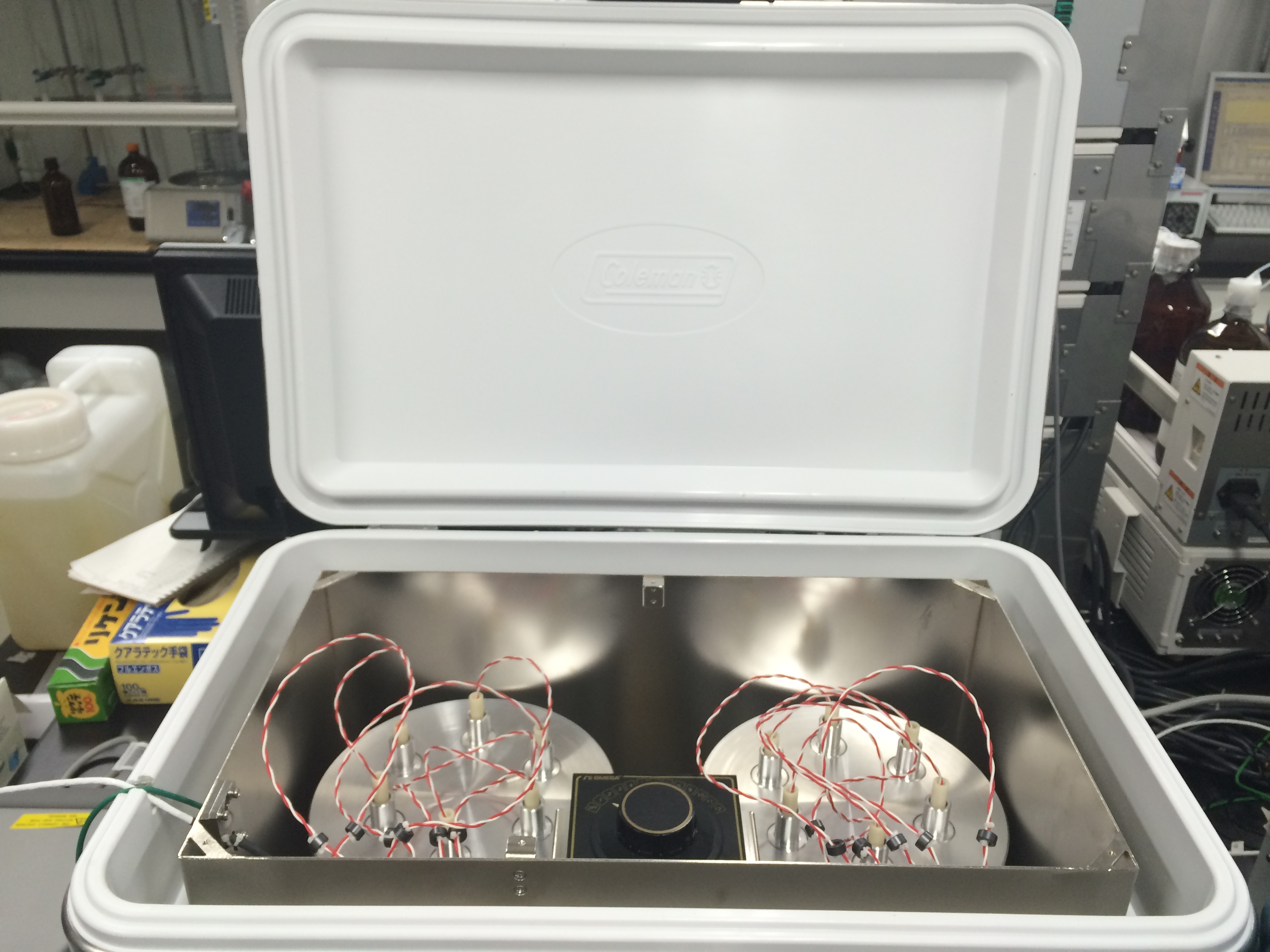

植物微弱電気測定装置
水ポテンシャル測定装置とも呼ばれ、植物の生理状態を正確に測定できます。
微量な電位変化をノイズなく測定したいという研究ニーズにおこたえし、センシティブな測定を可能とする装置を開発しました。
外部からのノイズを遮断したチャンバーの中に12個の熱電対センサーを配置し、環境ストレス下における組織培養植物体の成長を制御する水ポテンシャルをナノボルトレベルで測定する装置です。
明治大学農学部からに依頼に対して当社で設計開発して製品化後納入しました。
Please contact us when you need special customization of the system for your own specific needs. -

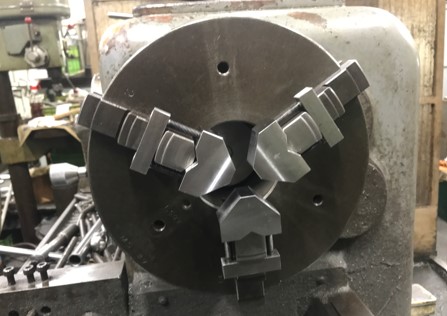

旋盤用治具 三角生爪
三角生爪は、一般用スクロールチャックに取付けて生爪として成形して使用する旋盤加工用の治具です。そののメリットとして、ワークにキズ(爪痕)が付きにくい、くわえ直しによる芯ずれの軽減及び加工精度の向上、硬爪より広い面でワークをつかむので爪圧によるワークの変形を軽減及びチャックの寿命が延びます。また、マシニング加工等のチャッキング治具としても使用できます。
ご興味のある方は、新着情報にリンクを貼った製品パンフレットが閲覧できます。
Please contact us when you need special customization of the system for your own specific needs. -

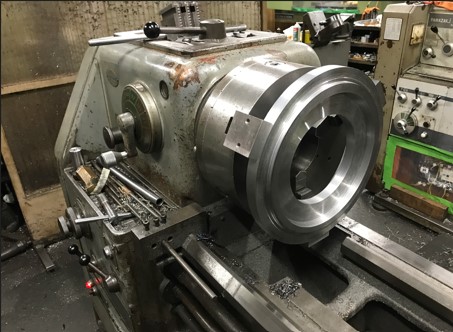

旋盤用治具 四角生爪
四角生爪は、一般用スクロールチャックの逆爪に取付けて生爪として成形して使用する旋盤加工用の治具です。そののメリットとして、ワークにキズ(爪痕)が付きにくい、くわえ直しによる芯ずれの軽減及び加工精度の向上、硬爪より広い面でワークをつかむので爪圧によるワークの変形を軽減及びチャックの寿命が延びます。また、マシニング加工等のチャッキング治具としても使用できます。
三角生爪より、より大きなワークに対応できます。この製品は当社独自の発想で考案した製品です。
ご興味のある方は、新着情報にリンクを貼った製品パンフレットが閲覧できます。
Please contact us when you need special customization of the system for your own specific needs. -
非接触搬送装置 ひせっしょ君
半導体用シリコンウエハやガラスなどを非接触搬送するためのハンドリングデバイスです。
「ひせっしょ君」は半導体用シリコンウエハやガラスなどを非接触搬送するためのハンドリングデバイスです。動画のアクリル板と黄色の丸板は接触しておりません。間に空気がはさまれ浮いた状態で搬送します。
ベルヌーイの定理による流体力学を応用し、噴出すエアーの作用で非接触ハンドリングいたします。真空ポンプは不要で、コンプレッサーのエアーを利用した画期的な非接触ハンドリングデバイスです。自動搬送、手動搬送のどちらにも対応可能です。
「ひせっしょ君」は下記の問題を解決します。
*クロスコンタミネーション
*ウエハーの破損やキズ
*超薄物ウエハーの取り扱い
*ウエハーの点接触保持
*ウエハーの搬送機構
*ウエハーの浮揚
「ひせっしょ君」の優位点
→非接触で保持する
→低価格である
→保持力が強い
→消費流量が少ない
→エンジニアリング
動画は画像をクリック!
Please contact us when you need special customization of the system for your own specific use. -

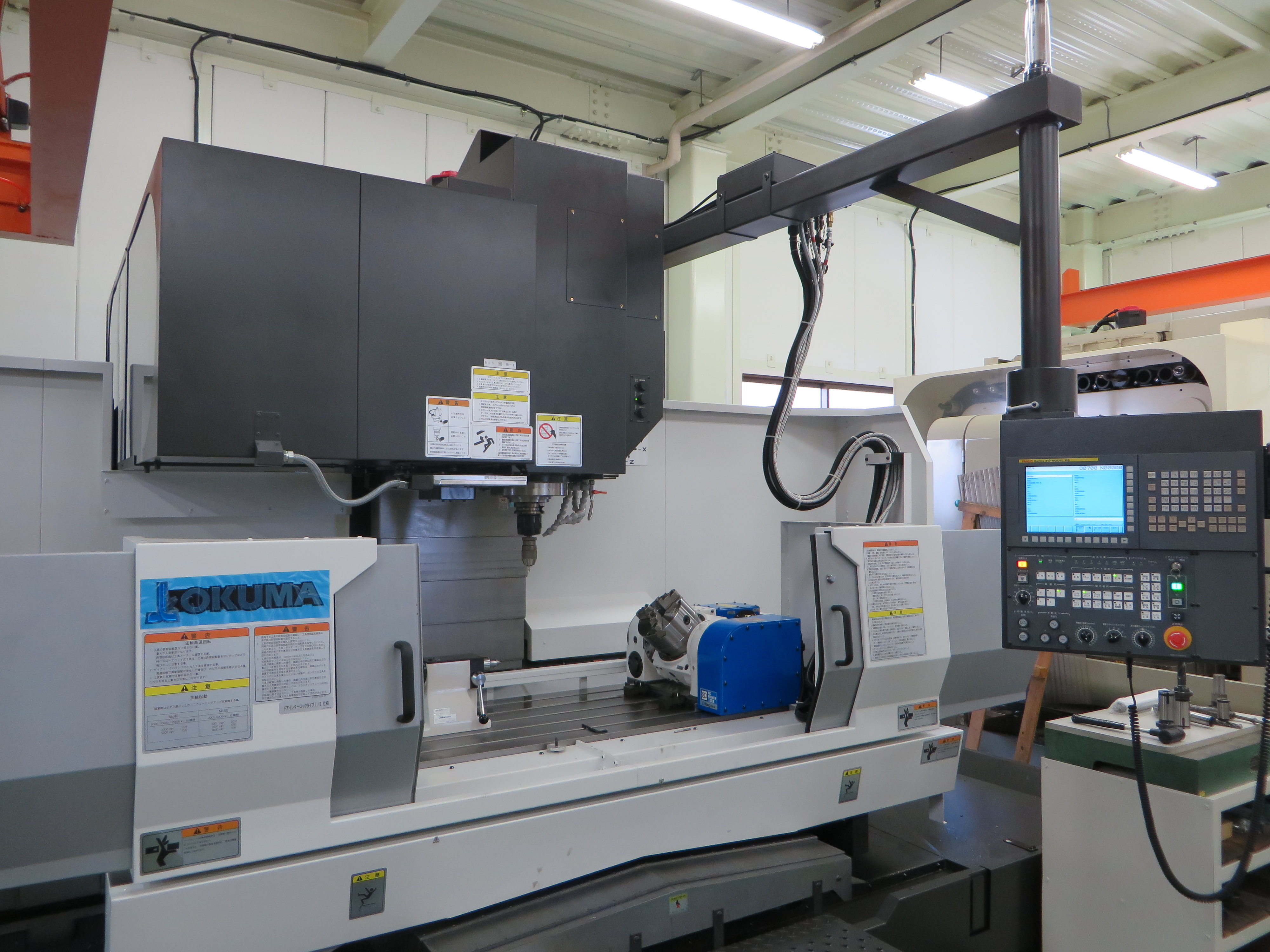

OKUMA MILLAC611VⅡ(5axis)
5軸マシニングセンタを導入しました。X軸1,300 Y軸610 A軸 C軸付マシニングセンタ加工、NCフライス加工、NC旋盤加工、汎用旋盤加工等 単品部品加工もOK!
多品種小ロット部品加工はお任せください。
測定装置、自動化・省力化機械装置
エアー・レーザー・分光干渉計を使用した測定装置ユニットの製造を承っております。その他、空圧制御、油圧制御、水圧制御等の機械装置の製造もご相談ください。

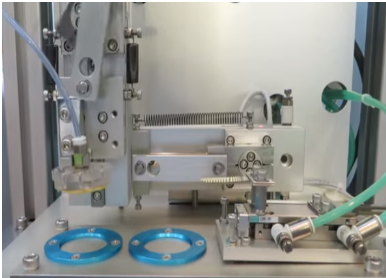

自動車部品ヘッドランプ用衝撃振動試験機( The impulsive vibration testing machine for automobile headlamps )ASTM規格
お客様の仕様に合わせた自動車部品ヘッドランプ用衝撃振動試験機の設計をご提案できます。ASTM規格とはASTM International(米国試験材料協会:旧称 Americn Society for Testing and Materials)が策定・発行する規格です。弊社はASTM規格対応の自動車部品衝撃振動試験機の実績が豊富です。ASTM standard correspondence Impulsive vibration testing machine.
ASTM規格衝撃振動試験機設計製造できます。
自動車部品用複合荷重(負荷)耐久試験装置
自動車部品の様々な方向から負荷をかけたり、厳しい条件の下での耐久試験を行うための耐久試験機も設計・製造の豊富な経験があります。顧客の要望に基づいて様々な自動車部品に最適な複合荷重(負荷)耐久試験機をご提案いたします。重量物・大型の自動車部品にも対応できる複合荷重(負荷)耐久試験機もお任せください。
詳細は画像をクリック!
Please contact us when you need special customization of the system for your own specific use. -

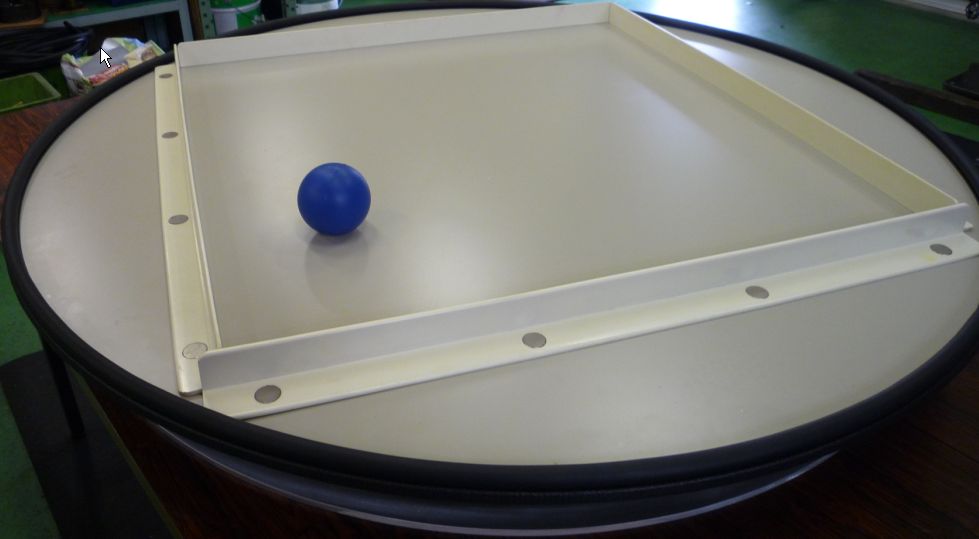

レクリエーション機器「コロコロくん」
足を使って楽しみながら筋力アップをねらいとしています。
デイサービス等のレクリエーションに高齢者向けの運動器具、トレーニング器具として介護施設等で使われています。
介護福祉施設や高齢者支援NPOの方へ
高齢者や子供がグループで足や手を使って、絵を描いたりゲームができるレクリエーション用具・運動器具・トレーニング器具です。レクリエーション機器「コロコロくん」は、「みんなで楽しみながら健康を増進するレクリエーション機器」です。加齢や障害による運動機能低下は転倒を引き起こす原因であります。 介護保険法では「予防介護」が保険対象となり、足腰訓練のレクリエーションが求められています。「コロコロくん」は『レクリエーション機能』+『運動能力』を向上する運動器具・トレーニング器具として活用できます。
精神保健福祉センターや発達相談支援センターの方へ
成人期の発達障害者向けグループワークにて若者の自立支援目的に”万脳ボード”を使用できます。ソーシャルスキルトレーニング(SST)の時間にコミュニケーションゲームとして活用されています。声を掛け合う、息を合わせる、協調性を育てるなどを経験できるレクリエーション機器です。
ソーシャルスキルトレーニング(SST)とは?対人関係や集団行動を上手に営んでいくための技能(スキル)のことです。社会生活技能訓練などと呼ばれることもあります。
レクリエーション機器「コロコロくん」は2011年度川崎ものづくりブランドに認定された運動器具・トレーニング器具です。
動画は画像をクリック!
Please contact us when you need special customization of the system for your own specific needs. -

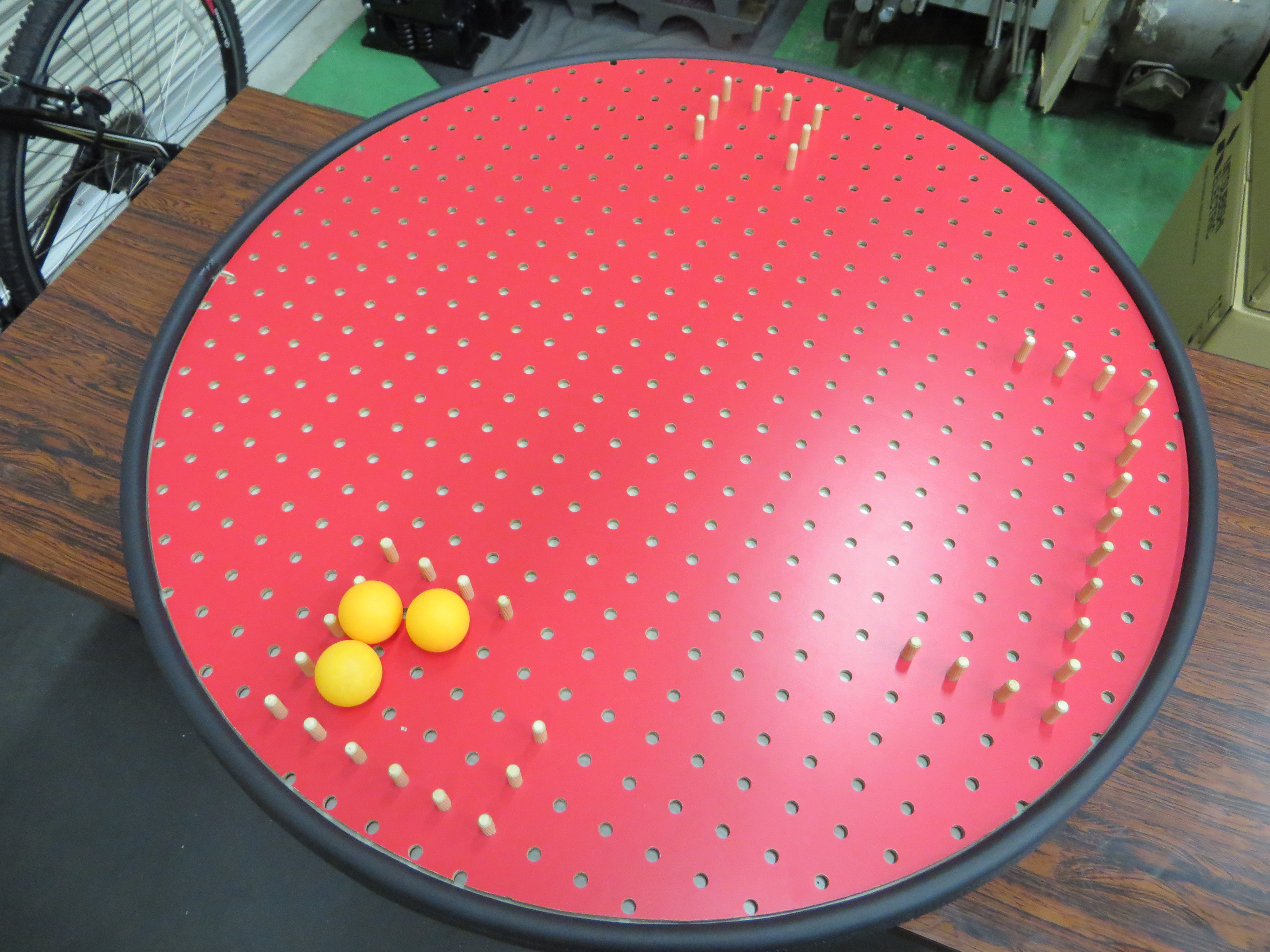

レクリエーション機器「万脳ボード」
手指を使って楽しみながら脳の活性化をねらいとしています。
デイサービスや老人ホームなどでのレクリエーションにご使用いただいております。神奈川工科大学との産学連携で生まれた手指を使ったゲームを行うことにうよって、脳の血流量を増やし、脳の活性化をねらいとしています。実際にゲームを行うことによって脳の血流量が増加していることが測定され確認されております。
動画は詳細をクリック!
Please contact us when you need special customization of the system for your own specific needs. -
空き缶潰し機
缶コーヒーやジュースの空き缶を自動で潰して減容(嵩張らないように圧縮)し保管や処分する容量を少なくできる製品です。
Please contact us when you need special customization of the system for your own specific needs. -
業務用ワインオープナー
焼肉店において焼肉のたれを作る際に大量のワインを使用するためたくさんのワインボトルを開けなければならず既成のワインオープナーでは作業が大変であり簡単に楽にワインボトルを開けられないかというニーズに応えて開発した製品です。
Please contact us when you need special customization of the system for your own specific needs. -
航空機ジェットエンジンデフケース
航空機のエンジンカバーの凹凸を修正する際に凹凸を計測する測定器です。
Please contact us when you need special customization of the system for your own specific needs.
ニュース
- 2024年09月14日
- 第14回おおた研究・開発フェアに出展いたします。
- 2024年05月11日

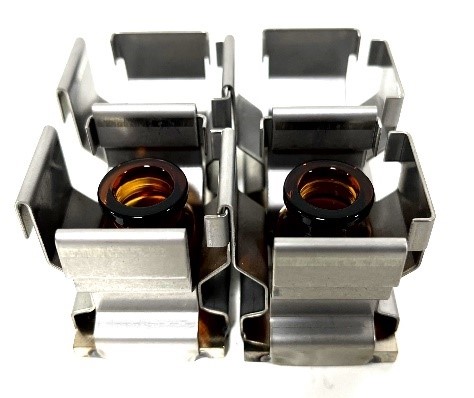

- バイアルスタンドの専用ページ公開
