非接触厚さ測定装置 OZUMA CL

非接触厚さ測定装置(非接触厚み測定装置)OZUMA CL

NON-CONTACT THICKNESS MEASURING DEVICE

非接触厚さ測定装置OZUMA CL動画





技術情報1

<用途>

半導体用ウエハー(各種材料)シリコンSi.GaAsガリウム砒素等、金属・化合物等の高精度非接触厚さ測定(非接触厚み測定)

<特徴>

1.レーザー方式 により非接触厚さ測定(非接触厚み測定)が可能が可能で キズ・コンタミ等のダメージを与えない
2.高精度の非接触厚さ測定(非接触厚み測定)が可能
3.繰り返し厚さ・ソリ・平行度等の測定ができます。

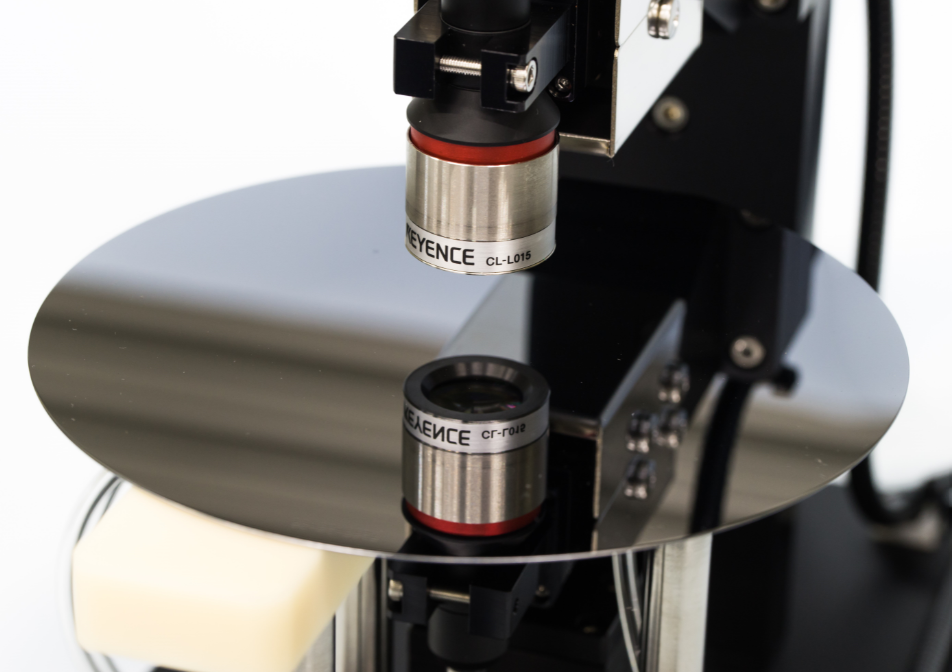

4.上下に対向配置されたレーザーセンサーヘッドで測定するため被測定物の"ソリ"による浮き上がりに影響されにくく厚さを正確に測定できます。

<性能>

  分解能      0.01μm

  測定範囲    max.10mm
  供給エネルギー  電源 AC100V 50/60Hz 3A

  重量:約10kg

基本構成>
非接触厚さ測定装置(非接触厚み測定装置)の標準機は、次の機器がセットになっています。
① 非接触厚さ測定装置(非接触厚み測定装置)本体・・・ 1式
② 測定テーブル(載物台)・・・・・・・・・・・・・・ 1式
③ 制御BOX(別置き型)・・・・・・・・・・・・・・ 1式
④ 手元操作スイッチBOX・・・・・・・・・・・・・・・ 1式
⑤ 表示器(7"カラー液晶タッチパネル) 又は 計測制御用パソコン・1式
⑥ 接続ケーブル類・・・・・・・・・・・・・・・・・・ 1式
⑦ 校正ゲージ (厚さご指定)・・・・・・・・・・・・・1個
⑧ 計測制御用標準ソフト・・・・・・・・・・・・・・・・1式
用途に応じ 上記の他 オプション品の選択が可能です。

<外観図>

CO2排出量削減

(注)
*1 ソリ測定は、ソリの程度やワークの剛性により測定出来ない場合がありますので
    詳細は、お問合せください

<その他特殊仕様>
   上記の他特殊な仕様をご希望される場合は、お問合せください

CO2排出量削減
